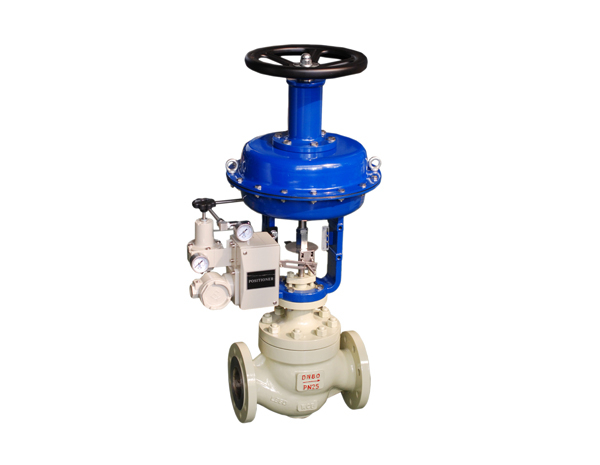

HK600笼式调节阀

概述

      HK600系列笼式调节阀是一种利用内部阀笼与活塞配合来调节流量的调节阀，阀内流体通道呈流线型，还设有一个改善套筒周围流体平稳流动的导向翼，优点是压降损失小，流量大，可控范围广。流量特性曲线精度高，动态稳定性好。噪音低，空化腐蚀小，调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度高的高压差流体。配用ZMX系列多弹簧薄膜执行机构或电动执行机构，其结构紧凑、输出力大、使用寿命长。

笼式阀门代号

HK611-M常温型-17~+230℃

HK612-M高温型-45~+566℃

HK613-M低温型-100~+45℃

HK600笼式阀的基本组成

    HK600系列笼式调节阀是由阀体、阀盖、阀笼、阀杆、阀芯和填料等零件组成。阀杆和阀芯连接在一起，阀笼自身具有导向功能，为阀芯上下移动起导向作用，阀瓣上可设有平衡孔，可满足高压差工况调节用。

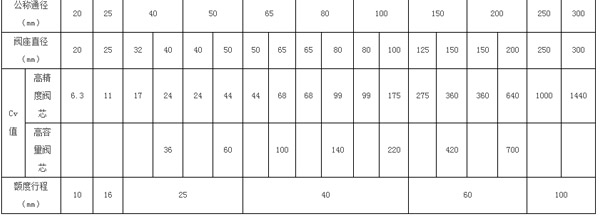

笼式调节阀Cv值和行程
